스마트 시대, 진화하는 영상감시 환경에 대비해야

  |  입력 : 2011-02-19 11:20
페이스북 보내기 트위터 보내기 네이버 밴드 보내기 카카오 스토리 보내기

스마트폰 기반의 CCTV 모니터링

사회 환경이 복잡화·다양화됨에 따라 오늘날 감시 시스템의 수요는 점차 증가하고 있다. 또한, 통신환경의 발전에 따라 IP를 기반으로 하는 영상감시 및 관제 시스템의 활용도 지속적으로 확대되고 있다. 이에 현재 CCTV 업체는 IT 기술 발전방향에 맞춰 역량을 집중하고 있다. 특히 IP 기반의 영상감시 시스템 분야에서는 스마트폰의 활발한 보급으로 인한 다양한 스마트폰 애플리케이션 개발이 이루어지고 있다. 스마트폰은 이동 및 현장 활동 중에도 모니터링이 가능해짐에 따라 감시범위의 확대와 함께 365일 24시간 감시라는 새로운 지평을 열어줄 것으로 기대된다.


스마트폰의 다양한 CCTV 애플리케이션

스마트폰은 휴대성과 즉시성, 그리고 PC와 같이 애플리케이션을 자유자재로 탑재할 수 있어 활용범위가 매우 넓다. 하지만 초기 스마트폰은 PDA(개인단말기)의 구조를 갖추고 있었으며, 사용자가 애플리케이션을 개발해도 통신과 운영환경에 제약이 많은 반쪽짜리 스마트폰이 대다수였다.

그러나 애플사의 아이폰이 출시되면서 블루투스, GPS, WIFI 등이 기본기능으로 탑재되고 3G 및 무선 LAN 망을 활용할 수 있게 되면서 다양한 애플리케이션이 개발되고 활용이 용이해졌다. 이러한 변화는 영상감시 분야에도 적용되어 활용기회가 획기적으로 넓어졌다. 현재 DVR 또는 IP 기반의 영상장치를 제품화하는 대부분의 업체는 스마트폰 애플리케이션을 제공하고 있다.

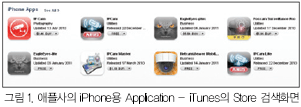

이러한 스마트폰의 애플리케이션은 마이크로소프트사의 Windows 모바일 6.x O/S를 적용한 스마트폰과 구글의 안드로이드 O/S를 적용한 스마트폰, 애플사의 아이폰 O/S가 적용된 스마트폰으로 구분되어 제공되고 있다. 그림 1은 애플사의 아이폰용 애플리케이션으로 다양한 애플리케이션을 앱스토어에서 찾을 수 있다.


스마트폰을 활용한 영상감시 시스템의 구성

스마트폰을 이용한 감시 시스템은 크게 수집, 분배, 표출 부분으로 분류할 수 있다.

실시간 영상을 수집하는데 필요한 영상수집 부분

카메라의 영상은 일반 CCTV 카메라에 IP 기반의 네트워크 비디오 서버를 이용하거나, 네트워크 카메라를 활용해도 무방하다. 또한, 팬/틸트/줌을 지원하는 스피드 돔 카메라인 경우 그림 3과 같이 더욱 편리하게 원격에서 감시할 수 있다.


실시간 영상분배 또는 저장된 영상을 스마트폰에 검색 지원하는 시스템 부분

스마트폰에서 네트워크의 IP를 통해 수집, 분배서버에 접속하여 스마트폰 Live 영상을 제공하는 역할과 스마트폰으로부터 검색요청을 받아 저장된 영상을 스마트폰에서 디스플레이 되도록 지원하는 시스템이다.


감시를 위하여 실시간 영상을 표출하는 애플리케이션 부분

스마트폰에서 영상감시가 가능하도록 사용자 UI(User Interface) 환경에 맞추어 개발된 애플리케이션이다. 사용자의 취향과 운영자의 편리한 조작환경을 제공해 줄 수 있는 디자인이면 된다.

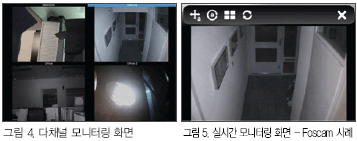

스마트폰에서 제공되고 있는 주요 감시기능

현재 구현되고 있는 스마트폰의 애플리케이션은 개방형 플랫폼으로 다양한 IP 기반의 네트워크 카메라 및 비디오 서버를 선택할 수 있으며, 설정이 간편하고, 손쉽게 모니터링 할 수 있도록 개발되어 제공되고 있다. 스마트폰의 다양한 영상감시 기능을 정리해 보면 다음과 같다.


  • 영상의 모니터링 해상도는 320×240, 640×480, 800×600 등 다양한 영상 사이즈를 지원
  • 스마트폰에서 저장서버의 영상 검색을 카메라별, 일자별 등으로 선택하여 이동 재생 및 모니터링
  • 다수의 네트워크 카메라 및 비디오 서버의 영상을 지원(Sony, Panasonic, AXIS, IOImage, 삼성테크윈 등 국내외 다수의 비디오서버 및 카메라 업체 지원)
  • 사용자 친화적인 GUI(Graphical User Interface)
  • 음성지원 및 음성의 높낮이, 음소거 지원
  • 다양한 제어 및 알람 메시지 처리
  • GIS 및 스마트폰의 위치 좌표에 의한 가까운 카메라 영상 제공
  • 기타, 증강현실 등의 아이디어를 접목한 기능 제공

아이폰의 영상감시 모니터링 활용사례

그림 6은 다양한 네트워크 카메라 및 비디오 서버를 지원하는 리얼허브의 통합영상감시 시스템으로 애플사의 아이폰에 적용 개발한 사례이다.


LIVE 영상 모니터링 및 저장영상 검색과 표출

그림 7의 iPhone의 애플리케이션 활용사례를 적용 시나리오에 따라 설명하면,

1) iPhone의 애플리케이션 메인 메뉴에서 XIDE 아이콘을 실행한다.

2) 선택[Option] 기능에 따라 Log-in의 기능을 사용하는 경우 XIDE-Agent를 이용하여 사용자별로 카메라 할당이 가능하다. 또한, 할당된 사용자 계정과 패스워드를 입력하여 로그인이 가능하며, 다음 Log-in은 자동으로 실행할 수 있도록 선택[Option]이 가능하다.

3) 접속 계정에 할당된 카메라의 리스트가 출력되고, 사용하지 않는 경우는 수동으로 입력한 카메라의 리스트가 출력된다.

카메라 리스트의 세부 메뉴로는

[Add New Item] 메뉴 : 새로운 카메라의 등록

[Delete Item] 메뉴 : 등록된 카메라의 삭제

[Setup] 메뉴 : XIDE-Agent의 데이터베이스 서버 설정

[Connect Camera] 메뉴 : 카메라 리스트에서 선택한 카메라로 접속 등이 구성되어 있다.

4) 카메라 리스트에서 접속할 카메라를 선택한 후 [Connect Camera] 메뉴를 선택하여, Live 영상을 모니터링 할 수 있다.

5) iPhone에서 저장된 영상검색과 표출은 Live 영상 표출화면 상태에서 툴바의 [Search] 메뉴를 실행한다.

6) 날짜와 시간을 설정하는 설정 화면이 실행된다.

[Date] 메뉴에서 DatePicker를 이용하여 날짜 선택

[Time] 메뉴에서 TimePicker를 이용하여 시간 선택

날짜 및 시간 설정이 완료되면  [Done] 메뉴를 실행하여 설정을 완료한다.

7) 표출된 영상의 하단의 [Backward], [Forward] 메뉴를 이용하여 영상을 앞/뒤로의 이동과 [Slow], [Fast] 메뉴를 이용하여 영상의 재생 속도를 조절할 수 있다.

8) iPhone을 Rotate할 경우 해당 위치에 맞게 회전 화면을 지원하며, 음성이 지원되는 카메라/비디오 서버의 경우 음성 기능도 지원된다.


맺음말

스마트폰 기반의 영상감시 환경에서는 급격한 IT 환경 변화를 신속히 수용해야 하고, 기술적 균형과 사용자 단말기에 맞춘 감시 시스템이 구축되어야 한다. 기존의 휴대폰과 개인용단말기(PDA)는 영상처리에 있어 네트워크의 통신 한계와 디지털 CCTV의 동영상 표출에 한계를 가지고 있었으나 지금의 스마트폰은 분명히 기대를 받기에 충분하다. MP3 플레이어, 혁신적인 전화, Wi-Fi 네트워크를 통한 인터넷 브라우저, GPS navigator, 그리고 OS X 기반의 각종 프로그램의 실행 등 우리가 단순히 전화로만 치부하기엔 너무도 많은 기능을 담고 있는 것이다.

애플사의 경우 더 나아가 iPhone의 새로운 형태인 iPad를 선보였으며 Apple TV까지 진행된 상태다. 이로 인해 영상감시 부문에서도 PC 기반의 애플리케이션에서 더 나아가 스마트폰과 다양한 단말기에서 이용 가능한 사용자 편의의 애플리케이션 개발이 요구되는 것이다.

<글 : 이 강 석 | 리얼허브 대표이사(realhub@paran.com)>
