열악한 주위환경에서도 완벽한 적외선 감시 기능 지원
열화상 카메라는 성능이 우수하며 비용 대비 효과가 매우 높은 울타리 보안 장비로서, 주야간을 구분하지 않고, 심한 악천후 속에서도 감시영역을 선명하게 보여준다. 그러나 옥외에서 사용되는 열화상 카메라는 외부로부터 다양한 피해를 받을 경우가 있다. 예를 들어 낙뢰가 떨어지면 옥외에 설치된 카메라가 수리할 수 없을 정도로 심하게 손상될 수 있다. 또한, 옥외 카메라는 보통 멀리 떨어진 장소에 설치되므로 공급되는 전원의 품질이 낮을 수도 있다. 전원의 품질이 낮으면 각 카메라에 연결된 긴 케이블에서 이더넷 케이블과 비디오 동축 케이블을 통하여 전기적 잡음이나 피크 또는 과도 전압이 유입될 수 있다.
.jpg)
플리어시스템은 ‘FC-시리즈 S 열화상 카메라’를 보호해 투자비가 손실되는 것을 방지하기 위해 다양한 전기적인 악조건으로부터 카메라를 보호할 수 있도록 설계하고 있다. 카메라는 전원, 통신, 비디오 신호 상태 등 카메라에 문제를 일으킬 수 있는 각종 원인에 대하여 철저하게 보호되도록 설계·제작된다. 구체적으로는 EN55022 Class A, EN61000-3-3과 EN50130-4 표준을 만족하도록 설계되고 시험한다. 이와 같은 추가적인 보호조치를 함으로써 넓은 작동 범위에서 정지되지 않고 가동을 계속할 수 있으며, 산업환경에서 전기폭풍(Electrical Storms)과 전기적 잡음으로부터 철저하게 보호된다.
네트워크 사양의 열화상 카메라
FC-시리즈 S 열화상 카메라는 디지털 및 아날로그 네트워크를 통하여 제어 및 조작할 수 있으며, 320×240 픽셀 및 640×480 픽셀의 고분해능 모델이 있다. 이 카메라는 견고한 알루미늄 합금 케이스로 보호되며, 케이스는 물리적인 내구성과 보호기능 외에 높은 수준의 차폐(실딩) 기능을 제공한다. 케이스는 내부의 전자회로와 부품을 완전하게 보호하고 주위 환경이 카메라 동작에 미치는 영향을 최소화한다. 특히, 케이스는 접지가 원칙이며. 나사가 가공된 접지용 스터드가 설치되어 있다. 이 접지 커넥터는 카메라 보호에 중요한 부분이다. 누설 전기가 접지를 통하여 신속하게 지면으로 방전될 수 있기 때문이다.
.jpg)
설치 작업자의 카메라 내부 접촉
인체는 정전기를 띠고 있으므로 전자장치를 취급할 때에는 반드시 접지해 정전기 방전에 의하여 전자장치가 손상되는 것을 방지해야 한다. 그러나 FC-시리즈 S 카메라는 FLIR 전용의 보호 회로를 사용해 접지하지 않은 설치작업자의 몸에서 정전기가 방전되어 카메라 회로를 손상시킬 위험을 막아준다.

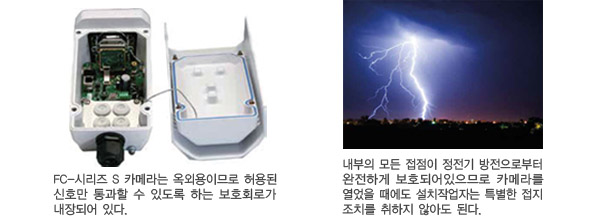

FC-시리즈 S 카메라는 케이블을 쉽게 연결할 수 있도록 열 수 있는 구조다. 내부의 모든 접점이 정전기 방전으로부터 완전하게 보호되어 있으므로 카메라를 열었을 때에도 설치작업자는 특별한 접지 조치를 취하지 않아도 된다(손목 접지대 같은). FC-시리즈 S 카메라는 EN55024: 2010의 +/-4KV 접촉 방전시험을 통과했다.
카메라의 낙뢰 보호

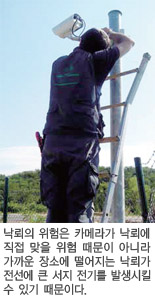

FC-시리즈 S 카메라는 옥외용이므로 허용된 신호만 통과할 수 있도록 하는 보호회로가 내장되어 있다. 낙뢰의 위험은 가능성이 희박한 카메라가 낙뢰에 직접 맞을 위험이 아니라 가까운 장소에 떨어지는 낙뢰가 전선에 큰 서지 전기를 발생시킬 수 있기 때문이다. FC-시리즈 S 카메라는 인터페이스에서 4,000V 서지를 막을 수 있으며, 이것은 보통의 1,000V 보호에 비하면 훨씬 더 높은 것이다. 위험 소지가 많은 장소에서는 FC-시리즈 S 카메라에 내장되어 있는 보호회로에 추가해 설치 위치에서 접지봉과 피뢰기를 포함하여 일차적인 낙뢰보호 조치를 취하는 것이 좋다. 낙뢰 보호조치의 수준은 해당 지역/위치의 위험한 정도에 따라서 달라진다.
불안전한 전력공급에도 뛰어난 화질 보장
전력을 제대로 필터링하지 못하는 불량 전원, 품질이 낮은 국지 전원, 전원의 장애, 또는 전원과 카메라 사이의 거리가 멀 경우, 심한 전압강하나 서지가 발생할 수 있다. FC-시리즈 S 카메라는 전원공급 라인으로 유입되는 이상 전압에 대해 내성이 아주 높다. 위에서 설명한 낙뢰보호 회로 외에도 FC-시리즈 S 카메라는 전압 강하와 서지, 고속 과도전압, 순시 정전, 유도 RF 장애 등에 대한 내성이 우수하다. 이런 보호조치에 대한 시험 지침을 제공하는 EN 61000 표준을 모두 만족하고 있다. FC-시리즈 S 카메라는 가장 높은 수준의 EN 61000 시험을 통과했다.
열악한 환경에서도 뛰어난 성능 발휘
FC-시리즈 S 카메라는 직접 태양광선이나 비, 눈 등에 노출되는 장소에 설치할 때 사용하도록 햇빛 가리개가 제공된다. 카메라를 상부 장착용 구멍을 사용하여 설치할 경우 선 실드를 사용하지 않는다. 설치 장소의 조건에 따라서 선 실드를 중간, 또는 약간 앞쪽이나 위쪽으로 설치할 수 있다.
또한, FC-시리즈 S 카메라는 극히 견고하고 내구성이 강하다. 내부 핵심 부분은 철저하게 보호되며, 외장의 보호등급은 IP66 및 IP67이다. 먼지, 물이나 비 등 습기로부터 보호되며 수중 1m 깊이까지 안전하다.
[월간 시큐리티월드 통권 제206호(sw@infothe.com)]
